問一下什么是spc工作站？測量原理及測量方式-
一、什么是spc工作站
二、spc工作站測量原理
SPC測量工作站的測量原理是利用噴嘴體與被測工件之間微小間隙的變化會引起氣體壓力變化，經高精度氣電轉換器把氣體壓力變化轉換為電壓信號，送至AD板卡對模擬電信號量進行數據采集和數字處理，并采用工控機技術，建立管理系統數據庫，軟件界面可直接顯示各通道被測尺寸的測量值。根據預先設定的工件尺寸公差界限，用軟件模擬光柱及顏色指示出被測工件合格與否，操作簡便直觀。并配有外接雙色報警燈指示被測工件狀態結果。測量數據通過外接觸發按鈕保存到歷史數據庫存，以方便提供給后期質量管理人員對相應產品測量數據的追朔與查詢。
三、spc工作站測量方式

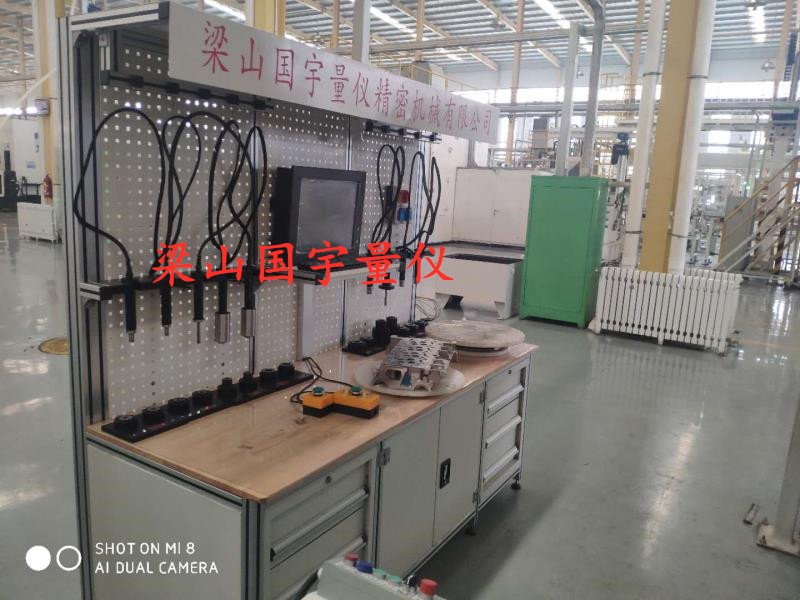

1、每一個便攜測量裝置（測頭）配置一套氣電轉換器，一個可放置測量裝置的懸掛架。
2、當操作者拿起一個測量裝置時，該測量裝置的接近開關觸發信號給工控機，工控機控制該測量裝置的電磁閥開啟接通氣源。
3、此時測量系統將高亮度、動態顯示此測量裝置的測量數據，方便操作人員現場操作使用。
4、測量裝置上配置有數據測量按鈕，然后按下用于孔位的動態測量（如檢測孔的圓度），接著按下鎖定當前孔位的測量值，該孔位檢測完成。
5、軟件會依據預設的測量參數判定測量數據的合格與否，合格數據高亮度顯示為綠色，不合格數據顯示為紅色，同時雙色報警燈也將點亮對應顏色并預警。
6、當工件上所有孔位檢測完成后，按保存按鈕保存所有鎖定的測量值，如果有漏測的，按保存時軟件會提示那些孔位沒有檢測，重新檢測這些孔位后，再按保存按鈕保存數據。
